T Vertikálny typ stroja na automatické označovanie kontajnerov

Tento stroj je použiteľný na označovanie kruhových povrchov, napríklad kruhový kontajner, podrobný popis aplikácie je uvedený v nasledujúcej tabuľke:

ProblémPopis aplikácie
Použiteľný kontajnerPre jeden stroj je možné zvoliť tieto scenáre:

1) Kruhový kontajner, napríklad okrúhla fľaša

2) Kruhová plocha, napríklad nádoba s časťou kruhového oblúka

Uplatniteľný typ štítkaSamolepiaci štítok

1) Nepriehľadný ako štandard

2) Transparentné ako voliteľné

Číslo označenia1) 1 štítok

2) 2 štítky, ktoré sú vytlačené na jednom kotúčiku štítkov

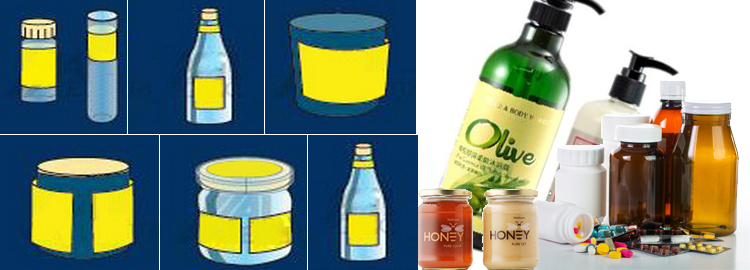

Referenčný štýl kontajnerov je uvedený nižšie:



T Vertikálny typ stroja na automatické označovanie kontajnerov



Štandardné funkcie



• Vhodné pre okrúhle nádoby alebo nádoby s časťou kruhového oblúka, signálnym alebo dvojitým štítkom

• Nerezová oceľ 304 a zliatina hliníka vysokej kvality ako konštrukcia stroja

• Unikátne etiketovacie hlavy umožňujú stabilnejšie napnutie a napnutie etikety. A zaistite presnosť označovania.

• Profesionálne označovacie zariadenie zvyšuje kvalitu označovania. Zabezpečiť, aby neboli vrásky ani bubliny. A tesnosť prekrývania.

• Kalibračné váhy sú vhodné na prispôsobenie tvaru

• Ovládanie HMI PLC a dotykovej obrazovky na dosiahnutie inteligentnej prevádzky a riešenia problémov

• Inteligentné ovládanie, automatické fotoelektrické sledovanie, bez označovania objektov, bez automatickej korekcie štítkov



 Voliteľné funkcie



• Snímač detekujúci priehľadné označenie

• Online tlač kódovej lišty



Podľa nastavenia parametrov PLC prostredníctvom HMI s dotykovou obrazovkou, kontajnera od procesu na začiatku, cez dopravník. Prejdite okolo oddeľovacích kolies kontajnera. Sychonize so systémom na detekciu kontajnerov a označovania získa kontajner presným označením štítkovacími hlavami. Zariadenie na zosilnenie označovania zabezpečí kvalitu označovania ako posledný krok.

S výnimkou konštrukcie stroja bude konfigurácia kľúčových komponentov určovať kvalitu stroja alebo systému, nižšie je uvedená konfigurácia kľúčových komponentov:



žiadnysúčastiMateriál / užší zoznam
1Programovateľný logický ovládačDelta, Siemens, Mitsubishi, Panosonic
2Dotyková obrazovkaWeinview, Siemens, Delta, Kinco, Panosonic
3Krokový / servomotorTeco, Delta, Panosonic, Leadshine
4Frekvenčný prevodníkDelta, Schneider, Leadshine
5Kľúčové elektrické komponentySchneider, Chint, Ls, Arch
6Ochrana kľúčov a reléSchneider, Delixi
7Valec, filterAirtac, SMC
8Senzor fotobunkyAutonika, Keyence, Leuze, Panosonic, Datalogic



Katalóg 1J-x-xxxxxT-21100
Metóda kontrolyautomatický
Počet štítkov1 ako štandard, alebo 2 štítky, ktoré sú vytlačené na rovnakom kotúčiku štítkov
Transparentnosť štítkanetransparentné
lepidloSamolepiace
Kódovacie / tlačiarenské strojevylúčiť
Šírka štítka15 - 150 mm - Zahrňte zadný papier
Dĺžka štítku20-340mm
Rýchlosť označovania30 - 80 ks / min pre normálny motor

40-120 ks / min pre servomotor

označenie Tolerancia+/- 1 mm
Priemer nádoby25 - 100 mm
Vonkajší priemer valca280mm-Max
Vnútorný priemer valca76mm
Štandardná rýchlosťServomotor: 5 ~ 25 m / min

Krokový motor: 5 ~ 19m / min

Potrebný stlačený vzduchNepoužiteľné
Spotreba vzduchuNepoužiteľné
Požiadavka na energiuAC 220 V 50/60 Hz
Spotreba elektriny0.53Kw
Približná hmotnosť (netto)185 kg
Rozmer (mm)1950 * 1100 * 1300 mm

Prakticky v porovnaní s jednoduchým strojom na trhu sa viac zameriavame na detaily, výhody uvedené v nasledujúcej tabuľke:

Cieľ označovaniaNáš dizajn
Žiadne vráskySúčasťou je aj rozumné zariadenie na vedenie štítkov

a) Vedenie a potiahnutie štítkov

b) udržiavanie napätia štítka,

c) procesy oddeľovania štítkov

Žiadne bublinyRozumné zariadenia na označovanie a zosilňovanie
Presné označovaniea) Vysoko kvalitný a polohovo nastaviteľný senzor na detekciu štítkov

b) Zariadenie na nastavenie polohy kontajnera

c) Riadenie synchronizácie označovania

Flexibilná prevádzkaa) Ovládanie pedálom / automatické zisťovanie

b) jednoduché alebo dvojité štítky

c) Tlač kódu môže byť integrovaná

d) Flexibilné programovanie pomocou PLC

e) Potrebná ochrana, napríklad skrat, preťaženie atď



dokumentácia

Aby ste mohli pohodlne porozumieť našim produktom, sú k dispozícii nasledujúce dokumenty, ktoré však nie sú obmedzené, a ktoré sa poskytujú vo fáze nákupu



žiadnydokumentkódpopis
1Sprievodca výberom produktovSGVýber alebo prispôsobenie vhodných produktov pre klientov na základe spätnej väzby z výberovej príručky, ktorá zahŕňa pozadie projektu, parametre a ďalšie požiadavky klienta.
2Profil výrobkovPPAby klienti porozumeli prehľadu produktov, sekcie Pokrytia základných funkcií, aplikácií, konštrukcie, typických výrobkov, schválení a voliteľných prvkov
3Inštalačný návodINVysvetlite krok inštalácie zariadenia a tiež pokyny na uvedenie do prevádzky
4Používateľská príručkaUMNa pokrytie obsahu Prevádzka a údržba a Riešenie problémov



Naše služby

T Vertikálny typ stroja na automatické označovanie kontajnerov



prispôsobenie



Filozofia prispôsobenia



Predvedenie produktu nemusí úplne vyhovovať vašim požiadavkám. Našou filozofiou je prispôsobiť si skutočnú potrebu, minimalizovať nevyužitú kapacitu a funkciu. Dodávať vám výrobky s vyváženým výkonom a nákladmi. Pri prispôsobovaní sa musia zohľadniť tieto faktory:



• Snímač detekujúci priehľadné označenie

• Online tlač kódovej lišty





Sprievodca výberom



Sprievodcovia výberom sú k dispozícii na distribúciu, kontaktujte nás a získajte podporu pri výbere produktov a prispôsobení.



výkaz

  • Obrázky demonštrujúce v tomto profile predstavujú produkty radu a podliehajú najnovšiemu alebo prispôsobenému dizajnu
  • Z dôvodu veľkého počtu aktualizácií dokumentácie nemusia byť údaje uvedené v tomto profile včas aktualizované. Ak chcete získať najnovšiu verziu, kontaktujte náš zákaznícky servis.
  • Funkcie alebo funkcie sa v tomto profile objavia na základe dodatočného popisu ponuky
