Vertikálny automat na automatické označovanie kontajnerov

Tento stroj je použiteľný na označovanie kruhových povrchov, napríklad kruhový kontajner, podrobný popis aplikácie je uvedený v nasledujúcej tabuľke:

Problém	Popis aplikácie
Použiteľný kontajner	Pre jeden stroj je možné zvoliť tieto scenáre: 1) Kruhový kontajner, napríklad okrúhla fľaša 2) Kruhová plocha, napríklad nádoba s časťou kruhového oblúka
Uplatniteľný typ štítka	Samolepiaci štítok 1) Nepriehľadné ako štandard 2) Transparentné ako voliteľné
Číslo označenia	1) 1 štítok 2) 2 štítky, ktoré sú vytlačené na jednom kotúčiku štítkov

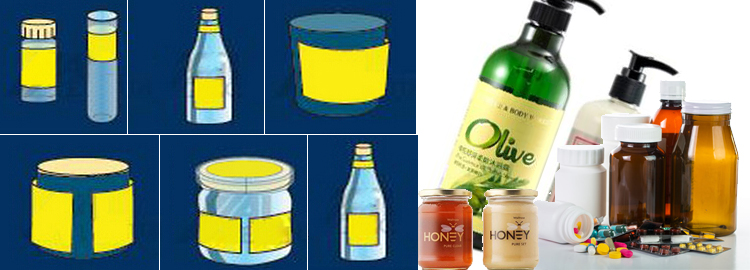

Referenčný štýl kontajnerov je uvedený nižšie:

Štandardné funkcie

• Vhodné pre okrúhle nádoby alebo nádoby s časťou kruhového oblúka, signálnym alebo dvojitým štítkom

• Nerezová oceľ 304 a zliatina hliníka vysokej kvality ako konštrukcia stroja

• Unikátne etiketovacie hlavy umožňujú stabilnejšie napnutie a napnutie etikety. A zaistite presnosť označovania.

• Profesionál označovanie zariadenie zvyšuje kvalitu označovania. Zabezpečiť, aby neboli vrásky ani bubliny. A tesnosť prekrývania.

• Kalibračné váhy sú vhodné na prispôsobenie tvaru

• Ovládanie HMI PLC a dotykovej obrazovky na dosiahnutie inteligentnej prevádzky a riešenia problémov

• Inteligentné ovládanie, automatické fotoelektrické sledovanie, bez označovania objektov, bez automatickej korekcie štítkov

Voliteľné funkcie

• Snímač detekujúci priehľadné označenie

• Online tlač kódovej lišty

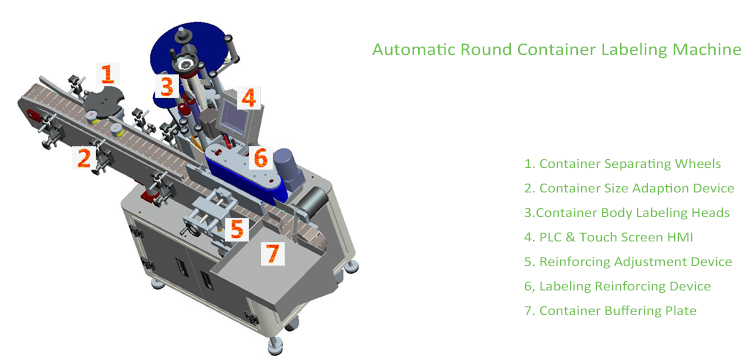

Podľa nastavenia parametrov PLC prostredníctvom HMI s dotykovou obrazovkou, kontajnera od procesu na začiatku, cez dopravník. Prejdite okolo oddeľovacích kolies kontajnera. Sychonize so systémom na detekciu kontajnerov a označovania získa kontajner presným označením štítkovacími hlavami. Zariadenie na zosilnenie označovania zabezpečí kvalitu označovania ako posledný krok.

S výnimkou konštrukcie stroja bude konfigurácia kľúčových komponentov určovať kvalitu stroja alebo systému, nižšie je uvedená konfigurácia kľúčových komponentov:

žiadny	súčasti	Materiál / užší zoznam
1	Programovateľný logický ovládač	Delta, Siemens, Mitsubishi, Panosonic
2	Dotyková obrazovka	Weinview, Siemens, Delta, Kinco, Panosonic
3	Krokový / servomotor	Teco, Delta, Panosonic, Leadshine
4	Frekvenčný prevodník	Delta, Schneider, Leadshine
5	Kľúčové elektrické komponenty	Schneider, Chint, Ls, Arch
6	Ochrana kľúčov a relé	Schneider, Delixi
7	Valec, filter	Airtac, SMC
8	Senzor fotobunky	Autonika, Keyence, Leuze, Panosonic, Datalogic

Katalóg 1J-x-xxxxx
Metóda kontroly	automatický
Počet štítkov	1 ako štandard, alebo 2 štítky, ktoré sú vytlačené na rovnakom kotúčiku štítkov
Transparentnosť štítka	netransparentné
lepidlo	Samolepiace
Kódovacie / tlačiarenské stroje	vylúčiť
Šírka štítka	15 - 150 mm - Zahrňte zadný papier
Dĺžka štítku	20-340mm
Rýchlosť označovania	30 - 80 ks / min pre normálny motor 40-120 ks / min pre servomotor
označenie Tolerancia	+/- 1 mm
Priemer nádoby	25 - 100 mm
Vonkajší priemer valca	280mm-Max
Vnútorný priemer valca	76mm
Štandardná rýchlosť	Servomotor: 5 ~ 25 m / min Krokový motor: 5 ~ 19m / min
Potrebný stlačený vzduch	Nepoužiteľné
Spotreba vzduchu	Nepoužiteľné
Požiadavka na energiu	AC 220 V 50/60 Hz
Spotreba elektriny	0.53Kw
Približná hmotnosť (netto)	185 kg
Rozmer (mm)	1950 * 1100 * 1300 mm

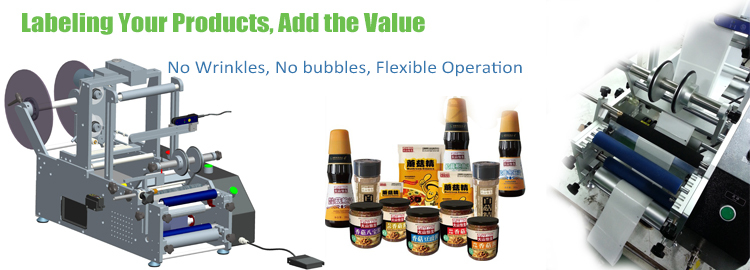

Prakticky v porovnaní s jednoduchým strojom na trhu sa viac zameriavame na detaily, výhody uvedené v nasledujúcej tabuľke:

Cieľ označovania	Náš dizajn
Žiadne vrásky	Súčasťou je aj rozumné zariadenie na vedenie štítkov a) Vedenie a potiahnutie štítkov b) udržiavanie napätia štítka, c) procesy oddeľovania štítkov
Žiadne bubliny	Rozumné zariadenia na označovanie a zosilňovanie
Presné označovanie	a) Vysoko kvalitný a polohovo nastaviteľný senzor na detekciu štítkov b) Zariadenie na nastavenie polohy kontajnera c) Riadenie synchronizácie označovania
Flexibilná prevádzka	a) Ovládanie pedálom / automatické zisťovanie b) jednoduché alebo dvojité štítky c) Tlač kódu môže byť integrovaná d) Flexibilné programovanie pomocou PLC e) Potrebná ochrana, napríklad skrat, preťaženie atď

dokumentácia

Aby ste mohli pohodlne porozumieť našim produktom, sú k dispozícii nasledujúce dokumenty, ktoré však nie sú obmedzené, a ktoré sa poskytujú vo fáze nákupu

žiadny	dokument	kód	popis
1	Sprievodca výberom produktov	SG	Výber alebo prispôsobenie vhodných produktov pre klientov na základe spätnej väzby z výberovej príručky, ktorá zahŕňa pozadie projektu, parametre a ďalšie požiadavky klienta.
2	Profil výrobkov	PP	Aby klienti porozumeli prehľadu produktov, sekcie Pokrytia základných funkcií, aplikácií, konštrukcie, typických výrobkov, schválení a voliteľných prvkov
3	Inštalačný návod	IN	Vysvetlite krok inštalácie zariadenia a tiež pokyny na uvedenie do prevádzky
4	Používateľská príručka	UM	Na pokrytie obsahu Prevádzka a údržba a Riešenie problémov

Naše služby

prispôsobenie

Filozofia prispôsobenia

Predvedenie produktu nemusí úplne vyhovovať vašim požiadavkám. Našou filozofiou je prispôsobiť si skutočnú potrebu, minimalizovať nevyužitú kapacitu a funkciu. Dodávať vám výrobky s vyváženým výkonom a nákladmi. Pri prispôsobovaní sa musia zohľadniť tieto faktory:

• Snímač detekujúci priehľadné označenie

• Online tlač kódovej lišty

Sprievodca výberom

Sprievodcovia výberom sú k dispozícii na distribúciu, kontaktujte nás a získajte podporu pri výbere produktov a prispôsobení.

výkaz

• Obrázky demonštrujúce v tomto profile predstavujú produkty radu a podliehajú najnovšiemu alebo prispôsobenému dizajnu
• Z dôvodu veľkého počtu aktualizácií dokumentácie nemusia byť údaje uvedené v tomto profile včas aktualizované. Ak chcete získať najnovšiu verziu, kontaktujte náš zákaznícky servis.
• Funkcie alebo funkcie sa v tomto profile objavia na základe dodatočného popisu ponuky
